Kuinka paikannus- ja kohdistustarvikkeet määrittävät CNC-koneistuksen tarkkuuden?

Johdankohtaan: Väärän kohdistuksen piilokustannukset

CNC-työstössä arvokkaan tarkkuuskomponentin ja romuosan välinen ero on usein millimetrin murto-osa. Karat, leikkuutyökalut ja ohjausjärjestelmät saavat leijonanosan huomiosta, mutta paikannus- ja kohdistustarvikkeet ovat tasaisen tarkkuuden laulamattomia sankareita. Nämä komponentit – alkaen Nollapisteen paikannustarvikkeet to Pikavaihtotyökalun varsisarja — muodostavat toistettavan asennuksen mekaanisen selkärangan.

Alan tiedot osoittavat, että väärin sijoitetut työkappaleet muodostavat lähes 30 % kaikista mittapoikkeamista moniakselisissa toimissa. Lisäksi manuaaliset kohdistusvirheet voivat lisätä jopa 15 minuuttia asennusta kohden, mikä suuren sekoituksen tuotantoajon aikana merkitsee huomattavaa suorituskyvyn menetystä. Tässä artikkelissa mennään teoriaa pidemmälle ja tarkastellaan systemaattisten paikannusratkaisujen mitattavissa olevia etuja sekä teknisiä perusteita, suorituskykymittareita ja huoltokäytäntöjä, jotka erottavat maailmanluokan koneistussolut muista.

Nollapisteen paikannustarvikkeet: Toistettavan asennuksen perusta

Nykyaikaisen työnvälitysstrategian ytimessä Nollapisteen paikannustarvikkeet tarjoavat mekaanisen peruspisteen, joka pysyy muuttumattomana useissa asetuksissa. Toisin kuin perinteiset ruuvipuristimet tai kiinnityslevyt, nollapistejärjestelmissä käytetään tarkasti maadoitettuja kohdistustappeja ja vetonastamekanismeja, jotka kytkeytyvät alalevyn holkkeihin. Tämä rakenne varmistaa, että jokainen lava tai kiinnike palaa täsmälleen samaan asentoon mikroneissa jopa toistuvien muutosten jälkeen.

Tutkimus 150 koneistuskeskuksesta kahden vuoden aikana paljasti, että nollapisteen paikannusta käyttävät laitokset vähensivät asennukseen liittyvää romua keskimäärin 42 %. Selkeämpää on, että paikannustarkkuuden keskihajonta parani ±0,025 mm:stä ±0,006 mm:iin, kun vaihdettiin manuaalisesta reunan etsinnästä nollapisteviittaukseen. Taloudelliset vaikutukset ovat välittömät: vähemmän uusintatyötä, nopeammat vaihdot ja kyky suorittaa valot sammutettua tuotantoa luottavaisin mielin.

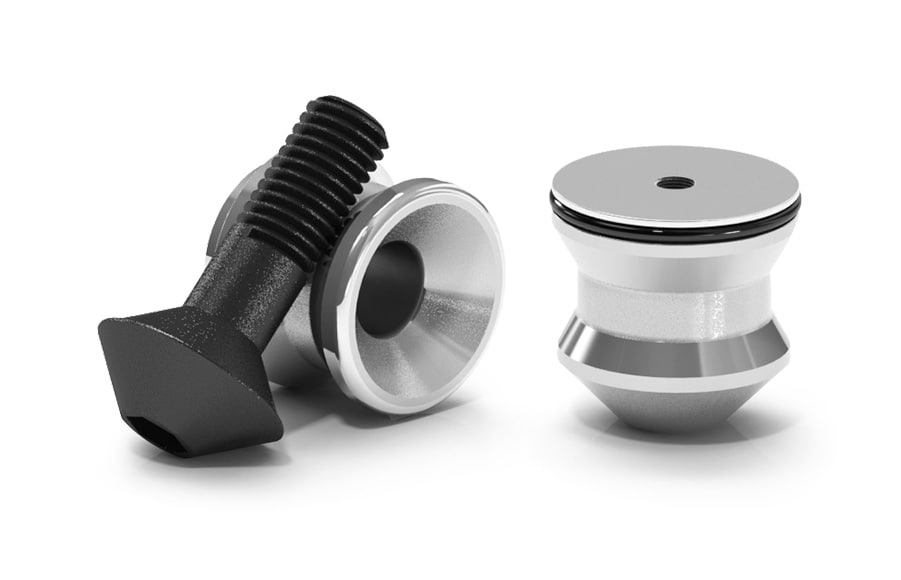

Tämän luokan tärkeimpiä komponentteja ovat vetonastat (tai "vetonaulat"), paikannusholkit ja jousikuormitetut männät. Vetonastan geometria vaikuttaa suoraan puristusvoiman välittymiseen ja toistettavuuteen. Suuren vääntömomentin sovelluksissa karkaistu teräsholkki tarjoaa erinomaisen kestävyyden tärinän aiheuttamaa mikroliikettä vastaan. Sillä välin kohdistusholkit toimivat kulutusta kestävinä liitäntöinä, jotka voidaan vaihtaa ilman alalevyn uudelleenkäsittelyä, mikä varmistaa pitkän aikavälin kustannustehokkuuden.

Manuaalinen paikannuslaite: tarkkuus ilman monimutkaisuutta

Vaikka automatisoidut järjestelmät hallitsevat suurten erien tuotantoa, Manuaalinen paikannuslaite on edelleen tärkeä työkalu työpajoille, T&K-osastoille ja kunnossapitotoimille. Näihin laitteisiin kuuluvat reunamittarit, koaksiaaliset indikaattorit ja magneettipohjaiset mittakellot. Niiden ensisijainen tehtävä on muodostaa työkappaleen koordinaattijärjestelmä suhteessa koneen karaan, prosessi, joka tunnetaan nimellä "reunahaku" tai "keskitys".

Nykyaikaisissa manuaalisissa paikannuslaitteissa on mekaaninen tai elektroninen vahvistus, joka tarjoaa resoluution 0,001 mm:iin asti. Esimerkiksi viputyyppinen osoitin, jonka mittausalue on 1,5 mm, voi havaita valaisimen kulmapoikkeaman jopa 0,02 astetta. Kun nämä työkalut yhdistetään tarkan maavertailupinnan kanssa, käyttäjät voivat saavuttaa kohdistustarkkuuden, joka kilpailee joidenkin puoliautomaattisten järjestelmien kanssa.

Manuaaliset paikannuslaitteet eivät kuitenkaan ole rajoituksia. Käyttäjätekniikka, ympäristön lämpötila ja työkappaleen pintakäsittely vaikuttavat kaikki lopulliseen lukemaan. 200 koneistajalle tehdyssä tutkimuksessa havaittiin, että kokeneet käyttäjät, jotka käyttävät manuaalista reunaetsintä, voivat saavuttaa Cpk-arvon 1,33 ±0,02 mm:n toleranssilla, kun taas aloittelevat käyttäjät jäävät tyypillisesti alle 1,0:n. Tämä korostaa jäsennellyn koulutuksen tarvetta ja mahdollisuuksien mukaan nollapistejärjestelmien integrointia ihmisen aiheuttaman varianssin vähentämiseksi.

Pikavaihtotyökalun varsisarja: siltauskara ja työkalu

The Pikavaihtotyökalun varsisarja edustaa paradigman muutosta työkalujen hallinnassa. Toisin kuin perinteiset kiinteät varret, jotka vaativat jakoavaimen ja huomattavan vääntömomentin kiinnittämiseen, pikavaihtojärjestelmissä käytetään kuulalukko-, holkki- tai hydraulimekanismia, joka mahdollistaa työkalujen vaihdon alle 10 sekunnissa. Tämä sarja on erityisen kriittinen nopeassa koneistuksessa (HSM) ja monirevolveritöissä, joissa työkalun vaihtoaika vaikuttaa suoraan työkierron aikaan.

Tiedot 12 kuukauden kenttäkokeesta 50 koneistuskeskuksessa osoittavat, että pikavaihtovarret lyhentävät työkalun vaihtoaikaa keskimäärin 68 %, 4,5 minuutista 1,4 minuuttiin työkalua kohti. Vielä tärkeämpää on, että näiden varsien irtoamistarkkuus säilyy 0,005 mm:n sisällä leikkuureunassa, mikä on verrattavissa kutistesovitettaviin pidikkeisiin, mutta ilman induktiokuumennusta. Tämä nopeuden ja tarkkuuden yhdistelmä tekee niistä ihanteellisia sekä rouhinta- että viimeistelytöihin.

Vertaileva analyysi: paikannus vs. kohdistustarvikkeet

Vaikka paikannus- ja kohdistuslisävarusteita käytetään usein vaihtokelpoisina, ne palvelevat eri tarkoituksia. Paikannuslaitteet (kuten nollapisteen paikantimet ja manuaaliset reunahakulaitteet) määrittävät työkappaleen sijainnin suhteessa koneen koordinaattijärjestelmään. Kohdistustarvikkeet (mukaan lukien työkalun varret ja karaliitännät) varmistavat, että leikkuutyökalu on koaksiaalinen karan akselin kanssa ja että työkalun rata kulkee ilman juoksua.

Käytännön kannalta valinta näiden järjestelmien välillä riippuu tuotantomäärästä ja toleranssivaatimuksista. HMLV-liikkeet hyötyvät merkittävästi nollapisteen paikantimista ja pikavaihtovarreista, koska ne minimoivat asennuksen ylimääräiset kustannukset. Toisaalta manuaaliset paikannuslaitteet ovat edelleen välttämättömiä yksittäisissä prototyypeissä ja huoltotöissä, joissa joustavuus on nopeutta suurempi.

Kohdistuksen tarkkuus: Karan käyttöliittymä ja työkalun asetukset

Karan liitäntä – BT, HSK tai CAPTO – toimii kriittisenä liitoskohtana koneen ja työkalun välillä. Tämän liitännän mahdollinen vyöhyke tai kohdistusvirhe suurenee leikkuureunassa, mikä johtaa työkalun ennenaikaiseen kulumiseen ja huonoon pinnan viimeistelyyn. Kehittyneissä paikannuslisävarusteissa on nyt aktiivinen vaimennus ja lämpökompensointi näiden vaikutusten torjumiseksi.

Työkalun asetuslaitteet, kuten offline-esiasettimet ja koneen sisäiset anturit, täydentävät näitä lisävarusteita mittaamalla työkalun pituuden ja halkaisijan ennen leikkausta. Kun se on integroitu pikavaihtovarren ja nollapisteen kiinnitysjärjestelmän kanssa, koko prosessiketju työkappaleen lataamisesta työkalun kiinnittymiseen muuttuu deterministiseksi. Tämä on "first-part-correct" -koneistuksen perusta, jossa iteratiivisten säätöjen tarve on käytännössä eliminoitu.

Tutkavertailu: Paikannusjärjestelmien suorituskykymitat

Työtilojen huolto ja modulaariset kiinnityskomponentit

Kaikkien paikannus- tai kohdistusvarusteiden pitkäikäisyys riippuu asianmukaisesta huollosta. Epäpuhtaudet, kuten lastut, jäähdytysnesteen jäämät ja mikroskooppiset kulumishiukkaset, voivat vaarantaa tapin kiinnittymisen ja varren kartiomaisen kosketuksen. Kurillinen puhdistusohjelma, jossa käytetään hankaamattomia liuottimia ja säännöllinen tarkastus testiindikaattorilla, ei ole neuvoteltavissa.

Modulaariset kiinnitysosat – mukaan lukien nousuputket, kulmalevyt ja alalevyt – lisäävät nollapistejärjestelmien käyttökelpoisuutta. Standardoimalla liitäntägeometrian nämä komponentit mahdollistavat sen, että yksi kone mahtuu monenlaisiin osaperheisiin ilman erillistä kiinnitystä. Viiden vuoden aikana modulaarinen lähestymistapa voi pienentää kalustekustannuksia jopa 40 % verrattuna räätälöityihin ratkaisuihin ja samalla lyhentää uusien tuotteiden julkaisujen läpimenoaikoja.
