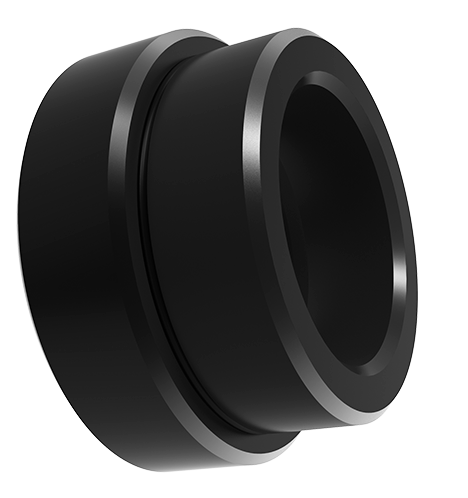

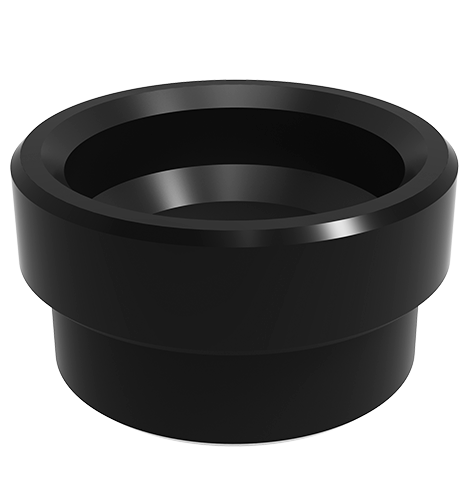

Sen korkeus on 12,1 mm ja paino on 20 g. Sen vartalo on sammutettu ja karkaistu ferrosoferrinen oksidikalvo.
Sen toistuva paikannustarkkuus ＜ ± 0,013 mm.
Laita paikannusholkki puristimen kytkinlevyyn, tekemällä yhteistyötä pallolukko ja hyväksymisholkki.
P.S. Toistuva paikannustarkkuus riippuu paikannusholkista. Kun käytät kahta ensimmäisen tason paikannusholkkia, jos kahden reikän keskusta keskustaan on toleranssialueella ± 0,005 mm, sitten toistuva paikannustarkkuus voi pitää ± 0,013 mm.
Vartalo: sammittu ja karkaistu ferrosoferrioksidikalvo.
| Ulottuvuusnumero | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Paino (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Ulottuvuusnumero | Øm | Øn | Komposiittilevyn H (vähintään) paksuus (vähintään) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
