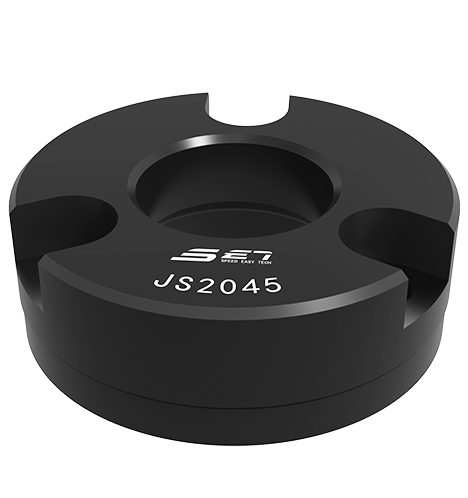

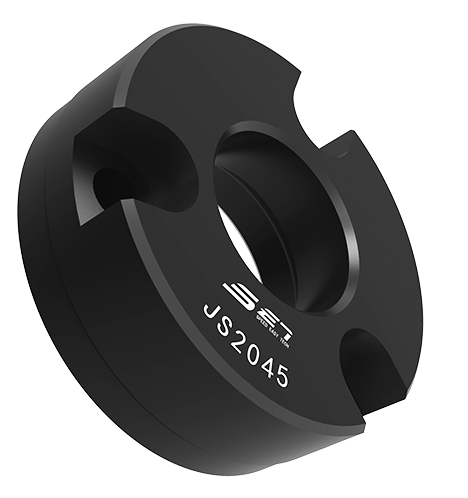

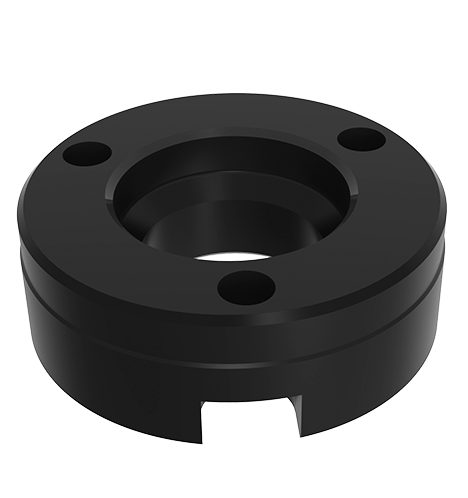

Sen korkeus on 11,56 mm ja paino on 60 g. Sen vartalo on sammutettu ja karkaistu ferrosoferrinen oksidikalvo.
Sen toistuva paikannustarkkuus ＜ ± 0,013 mm.

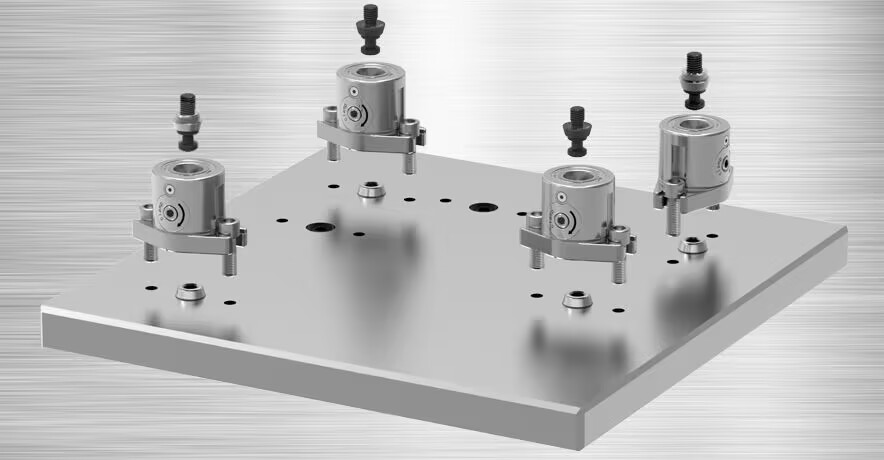

Laita paikannusholkki puristimen kytkinlevyyn, tekemällä yhteistyötä pallolukko ja hyväksymisholkki.
P.S. Toistuva paikannustarkkuus riippuu paikannusholkista. Kun käytät kahta ensimmäisen tason paikannusholkkia, jos kahden reikän keskusta keskustaan on toleranssialueella ± 0,005 mm, sitten toistuva paikannustarkkuus voi pitää ± 0,013 mm.
Vartalo: sammittu ja karkaistu ferrosoferrioksidikalvo.
| Ulottuvuusnumero | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | Øn | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Ulottuvuusnumero | Ød1 | Ød2 | Ød3 | Ød4 | Komposiittilevyn H (vähintään) paksuus (vähintään) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
