Sen materiaali on kovetettu ruostumatonta terästä. Se voidaan avata ja kiinnittyä manuaalisella toiminnalla.
Toistuva paikannustarkkuus ＜ 0,005 mm. Yhden paikan puristusvoima on 8kN. Sen sallittu kiinnitysmomentti on 8 nm.
Se koskee muotien koneistus- ja kokoonpanokenttiä. Se soveltuu paikannimen keskietäisyyden käyttötilan säätämiseen nopeasti.
Se voidaan avata ja kiinnittyä manuaalisella toiminnalla;
Toistuva paikannustarkkuus ＜ 0,005 mm;
Se koskee muotien koneistus- ja kokoonpanokenttiä;
Materiaali: kovetettu ruostumaton teräs;
Sillä on korkea kiinnitysvoima;
Se soveltuu paikannimen keskietäisyyden käyttötilan säätämiseen nopeasti.
| Ulottuvuusnumero | Avausmenetelmä | Puristusvoima (KN) | Sallittu kiinnitysmomentti (NM) | Paino (kg) |
|---|---|---|---|---|
| CP40-80D | Manuaalinen toiminta | 8 | 8 | 2 |
| CP60-125D | Manuaalinen toiminta | 15 | 22 | 2.6 |
| CP80-160D | Manuaalinen toiminta | 25 | 50 | 5.8 |

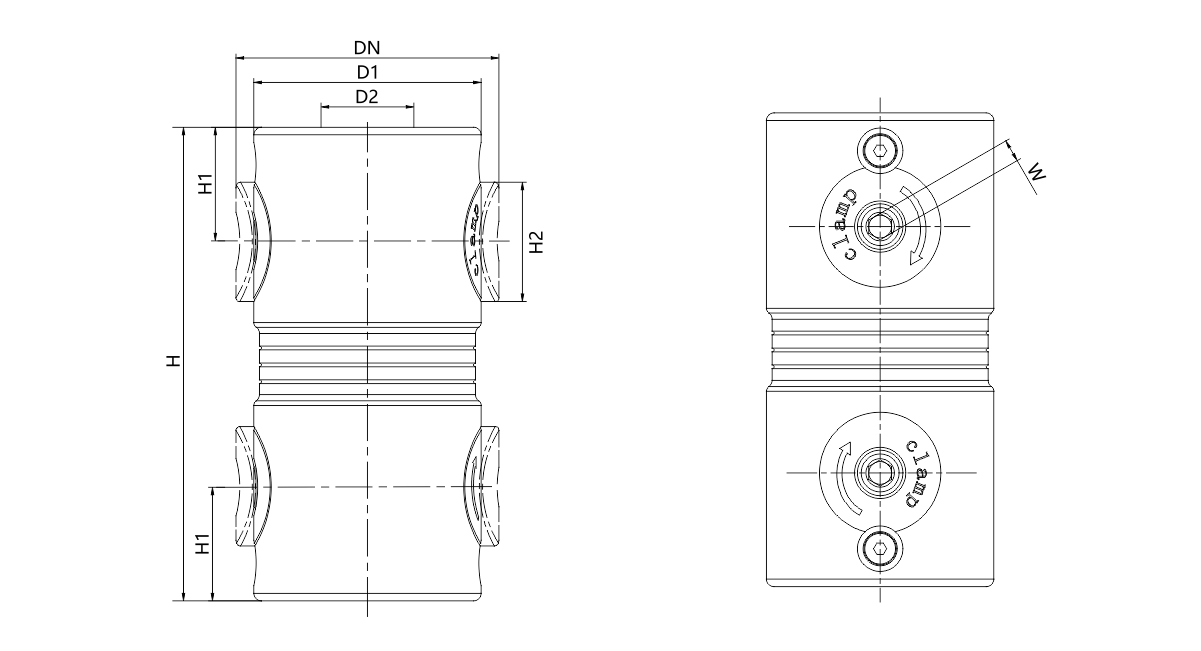

| Ulottuvuusnumero | DN | D1 | Ød2 | H (± 0,01) | H1 | H2 | W - |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
