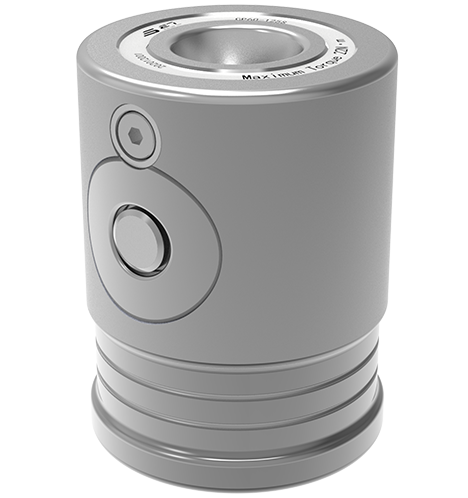

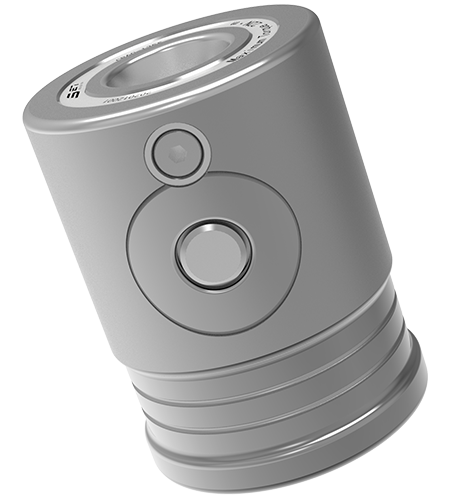

Sen materiaali on kovetettu ruostumatonta terästä. Se voidaan avata ja kiinnittyä manuaalisella toiminnalla.
Toistuva paikannustarkkuus ＜ 0,005 mm. Yhden paikan puristusvoima on 8kN. Sen sallittu kiinnitysmomentti on 8 nm.
Se koskee muotien koneistus- ja kokoonpanokenttiä. Se soveltuu paikannimen keskietäisyyden käyttötilan säätämiseen nopeasti.
Se voidaan avata ja kiinnittyä manuaalisella toiminnalla;
Toistuva paikannustarkkuus ＜ 0,005 mm;
Se koskee muotien koneistus- ja kokoonpanokenttiä;
Materiaali: kovetettu ruostumaton teräs;
Sillä on korkea kiinnitysvoima;
Se soveltuu paikannimen keskietäisyyden käyttötilan säätämiseen nopeasti.
| Ulottuvuusnumero | Avausmenetelmä | Puristusvoima (KN) | Sallittu kiinnitysmomentti (NM) | Paino (kg) |
|---|---|---|---|---|
| CP40-50 | Manuaalinen toiminta | 8 | 8 | 0.5 |
| CP60-80s | Manuaalinen toiminta | 15 | 22 | 1.6 |
| CP80-100s | Manuaalinen toiminta | 25 | 50 | 3.8 |

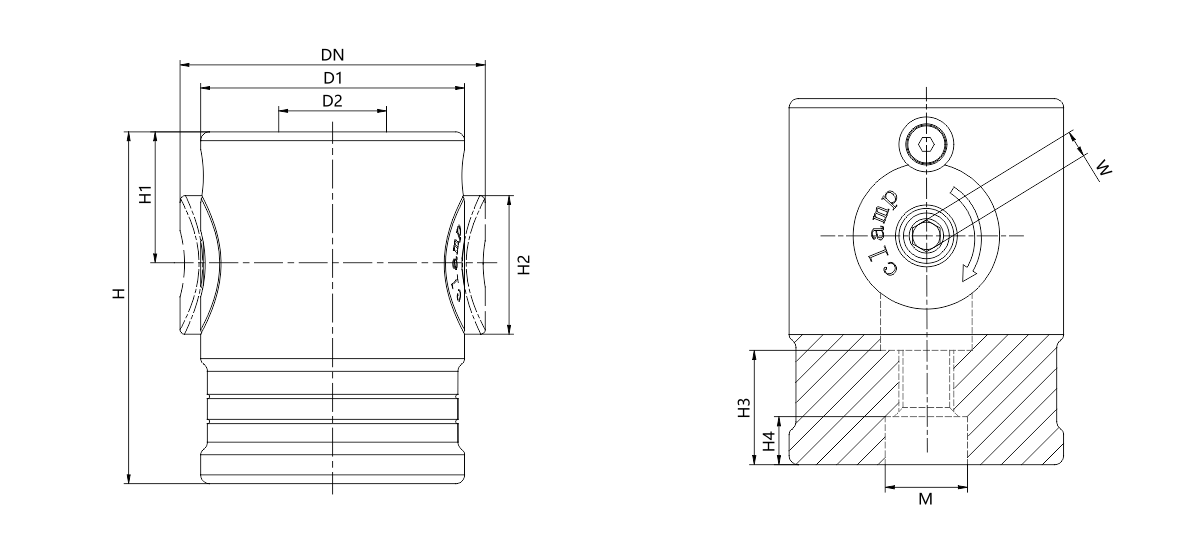

| Ulottuvuusnumero | DN | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W - | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50 | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80s | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
