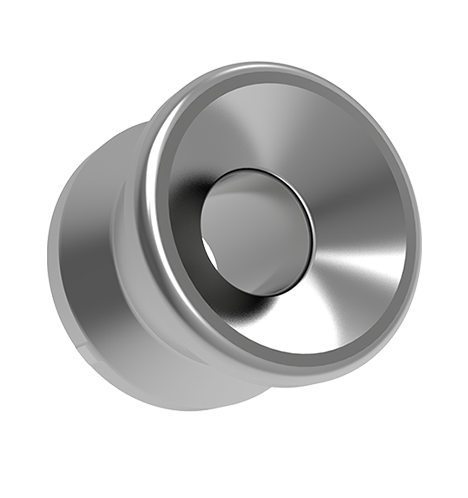

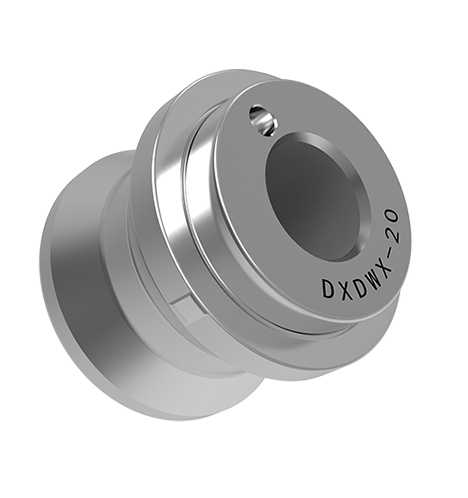

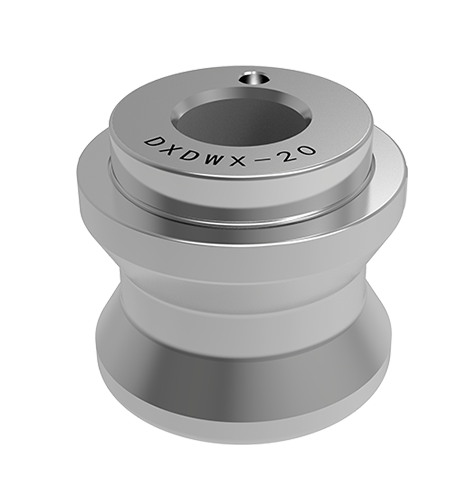

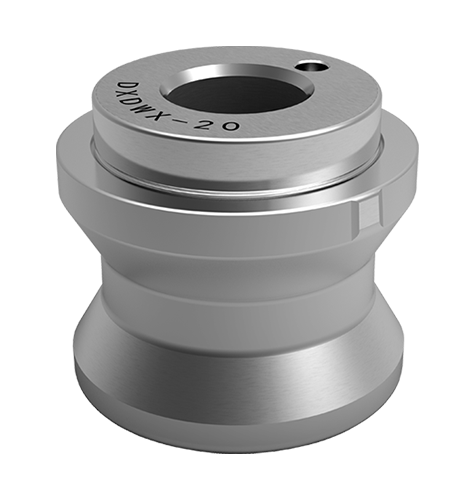

Paikannustappi, kovettuva hoito.
Korkea 28 mm (ilman suunta -avainta), paino 105 g.
Se rajoittaa vain pyörimisvapauden astetta ja sillä on suunta.
Opasreiän ja paikannuspuolen välinen kulma on 45 °, joka sopii suoraa pylvään pallolukkoon nolla -asemoimiin.
Kovettuminen;
Kulma ohjausreiän ja paikannusreunan välillä on 45 °;
Rajoita vain kiertovapautta, sillä on suunnattu rooli;
Sopii suoran pylvään pallolukkoon nolla -asemoon.
| Tilausnumero | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K -k - | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
