Matala laitteiden käyttöaste ja pitkä työkappaleen asennusaika 5-akselisilla työstökoneilla? Nollapisteen pikavaihtotyökalut eliminoivat täysin tehottomasta työkalun asetuksesta johtuvan kipupisteen.

Johdanto

Huippuluokan 5-akselinen koneistus laitteista on tullut vakioinfrastruktuuri kaikkialla tarkkuus muotti , ilmailu , uusi energiaajoneuvo , 3C tarkkuuskomponentti , hydrauliventtiilien ja automaation valmistussektorit. Yhä useammat tehtaat investoivat voimakkaasti premiumiin 5-akselinen koneistus centers , kallistettavat pyöriväpöytäkoneet ja 5-akseliset sorvausjyrsinlaitteet tuotantokapasiteetin parantamiseksi. Kuitenkin laajalle levinnyt alan kipukohta jatkuu: monet arvokkaat 5-akseliset työstökoneet eivät toimita odotettua suorituskykyä, tuottoa ja voittomarginaaleja.

Todellisilla tuotantokerroksilla tilastot osoittavat, että tehokas metallin leikkausaika 5-akseliset koneet on usein alle 40 % kokonaiskäyttöajasta. Yli 60 % koneen seisonta-ajasta on lisäarvoa tuottamattomien toimintojen, mukaan lukien manuaaliset toiminnot. keskitys , reunan etsintä ja työkalun asetus , kiinnikkeiden kokoaminen ja purkaminen, työkappaleen peruspisteen kalibrointi , ja erä tuotannon vaihto .

Kun moderni valmistus siirtyy kohti monilajike, pieni erä, lyhyt toimitusaika tilausmalleissa perinteisten koneistuksen työnkulkujen rajoitukset ovat tulleet yhä näkyvämmiksi. Pitkät asennusjaksot johtavat usein koneen valmiustilaan; kompleksin toistuva kiinnitys monitahoiset osat tuottaa kumulatiivinen puristusvirhe joka aiheuttaa mittapoikkeaman ja huonon pinnan; koneistuksen laatu on liian riippuvainen vanhemman käyttäjän kokemuksesta, mikä johtaa epävakaaseen erän sakeuteen ja suuriin romuriskeihin.

Useimmat valmistajat unohtavat kriittisen tosiasian: äärimmäisen tuottavuuden 5-akseliset laitteet ei määräydy pelkästään koneen laitteiston suorituskyvyn perusteella, vaan sen tuen perusteella työnpitojärjestelmä . Ilman kiinnitys- ja asemointiprosessien iteratiivisia päivityksiä edes huippuluokan 5-akseliset koneet eivät voi saavuttaa suunniteltua tarkkuus- ja tehokkuuspotentiaaliaan. Stjaardoituna ja kypsänä ratkaisuna nollapisteen pikavaihtojärjestelmä ratkaisee tehokkaasti hitaan asennuksen, epävakaa datum ja matala koneen käyttö , josta on tulossa tarkkuustehtaiden ydinpäivitys Laitteiden kokonaistehokkuus (OEE) ja vähentää massaromua hinnat.

1. Perinteisen kiinnityksen keskeiset kipukohdat 5-akselisessa tuotannossa

Perinteinen käsittely perustuu penkki ruuvipenkit ja räätälöidyt valaisimet on suunniteltu perinteisiin massatuotantoskenaarioihin, eivätkä ne voi mukautua nykyiseen joustava valmistus vaatimuksia. Tärkeimmät haitat on tiivistetty seuraavasti:

1.1 Pitkäaikainen vaihtoasetus rajoittaa tehokasta tuottavuutta

Perinteiset työnkulut vaativat toistuvan manuaalisen paikantamisen, koordinaattijärjestelmän kalibrointi ja työkalupoikkeaman kompensointi jokaiseen työkappaleen vaihtoon, eräkytkintä ja osien uudelleenkäsittelyä varten. Yksittäinen asetusaika monimutkaisille epäsäännöllisille 5-akseliset osat usein yli 30 minuuttia. Toistuvat sammutukset virheenkorjausta varten lyhentävät tehokkaasti tehokasta leikkausaikaa ja heikentävät korjaamon yleistä toiminnan tehokkuutta.

1.2 Toistuva kiinnitys aiheuttaa kumulatiivisen tarkkuushäviön

Suurin etu 5-akselinen koneistus on kertakäyttöinen kiinnitys monipintaisten liitosten käsittelyyn. Perinteiset valaisimet vaativat kuitenkin toistuvaa purkamista ja uudelleensijoittamista. Työkappaleen siirto laitteiden välillä ja Koordinaattimittauskone (CMM) uudelleenkäsittely johtaa jatkuvaan datum poikkeama, mikä johtaa toleranssin ulkopuoliseen geometriseen ja sijaintitarkkuuteen. Tämä aiheuttaa suurille arvoille valtavia taloudellisia menetyksiä ilmailu components ja tarkkuusmuotteja.

1.3 Mukautetut valaisimet tuovat korkeat kustannukset ja vähäisen monipuolisuuden

Vastatakseen erilaisiin tuotantotarpeisiin tehtaiden on räätälöitävä ainutlaatuiset kalusteet eri työkappaleille, mikä tuo korkeat hankintakustannukset, suuren varaston käyttöasteen ja alhaiset uudelleenkäyttöasteet. Räätälöidyt kalusteet eivät pysty nopeasti sopeutumaan toistuviin uusiin tuotetilauksiin, mikä muodostaa merkittävän pullonkaulan joustavalle tuotannolle.

1.4 Suuri riippuvuus manuaalisesta kokemuksesta estää stjaardoinnin

Perinteinen paikannus ja työkalujen säätö riippuvat täysin käyttäjän ammattitaitosta. Uusien työntekijöiden koulutusjaksot ovat pitkiä, ja tuotteiden mitat ja laatu vaihtelevat suuresti vuorojen luovutusten aikana. Tuotannon vakaus on tiukasti sidottu vanhempiin teknikoihin, mikä tekee stjaardoidusta ja toistettavissa olevasta massatuotannosta mahdotonta.

2. Nollapisteen pikamuutostyö: stjaardoitu 5-akselinen koneistusratkaisu

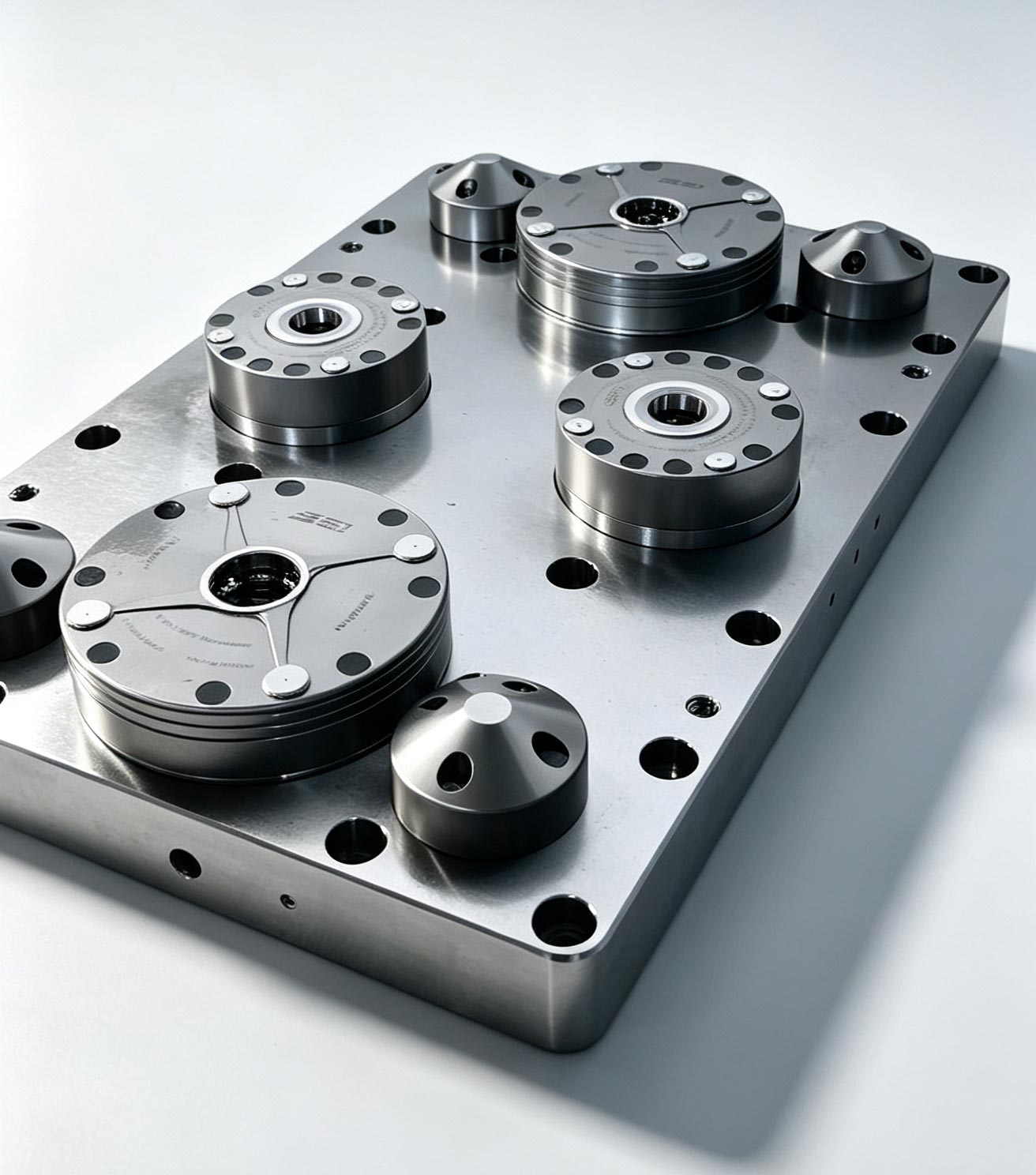

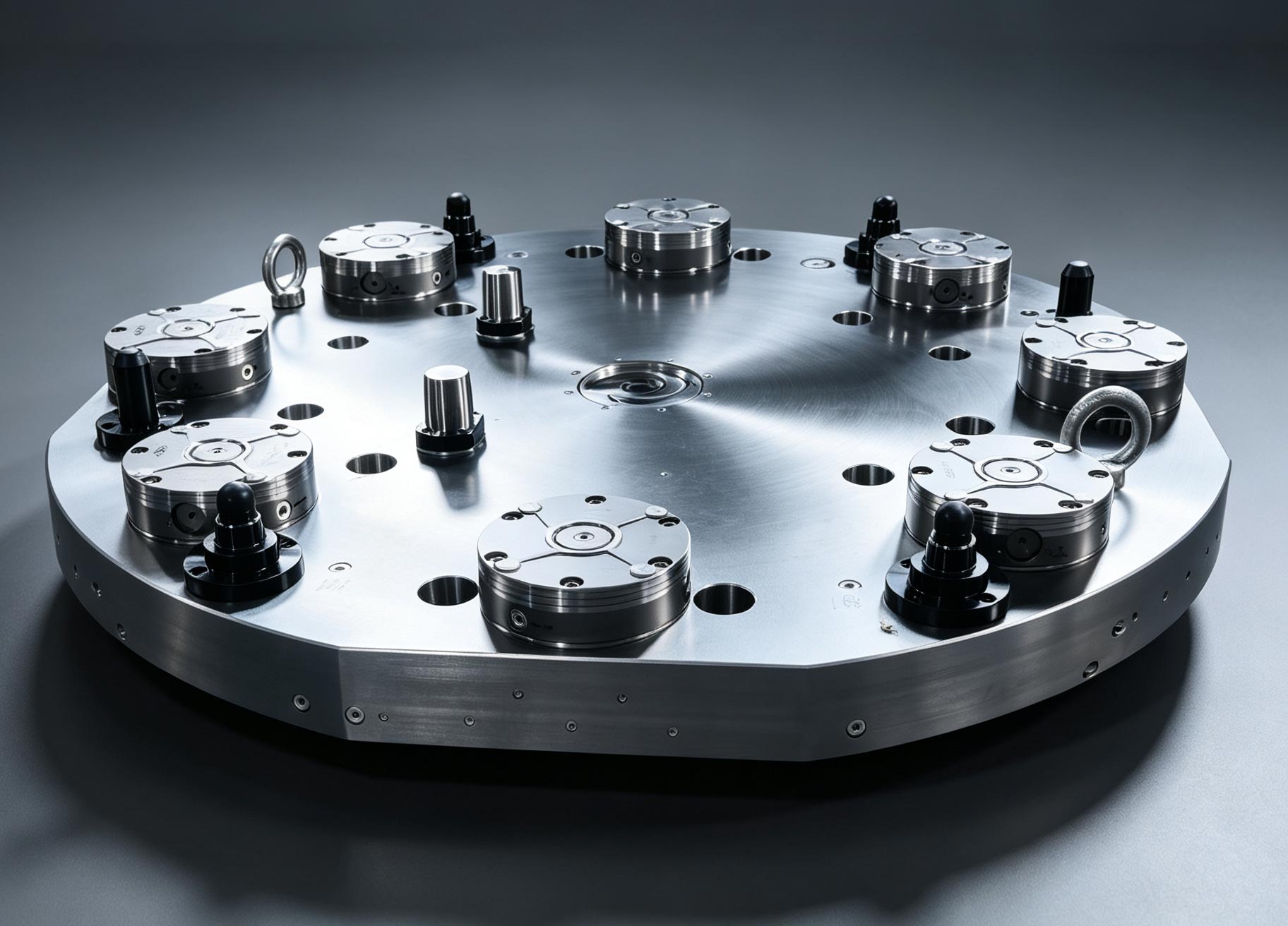

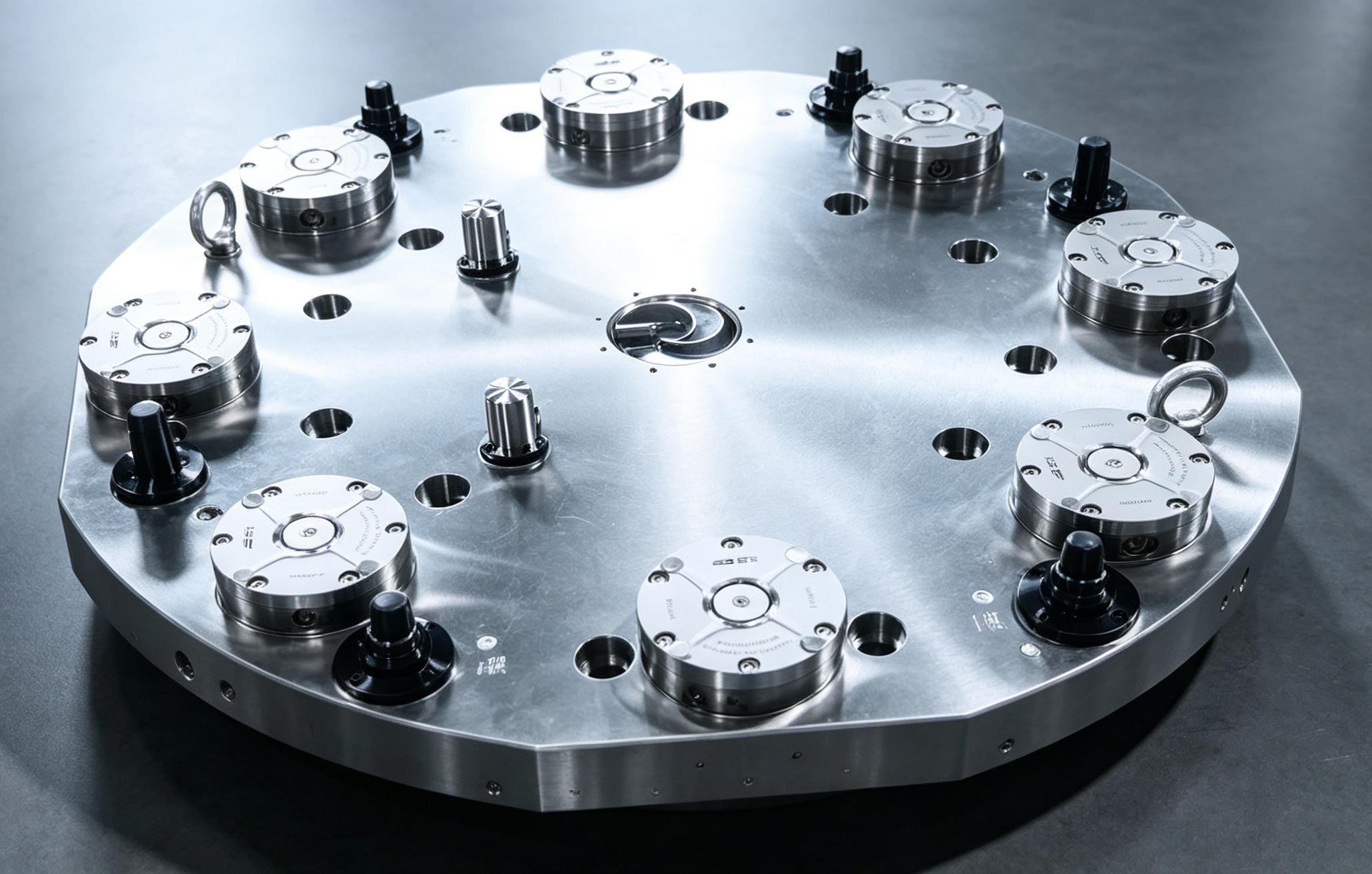

The nollapisteen pikavaihtojärjestelmä ottaa käyttöön stjaardoidun teknisen arkkitehtuurin pohjalevyjen paikantaminen ja korkean tarkkuuden vedä nastat rakentamalla yhtenäisen ja kiinteän prosessin datum . Se toteuttaa työkappaleiden, kiinnikkeiden ja integroidun offline-esisäädön kuormalavoja , joka ratkaisee pohjimmiltaan teollisuuden ongelmakohdat, kuten vaikean työkalun säädön, hitaan vaihdon, kaoottisen paikantamisen ja epävakaan tarkkuuden, ja vastaa täysin nykyaikaisten 5-akselisten työpajojen korkean tarkkuuden, tehokkaan ja joustavan tuotannon ominaisuuksia.

2.1 Toisen tason nopea vaihto, koneen OEE:n merkittävä parannus

Järjestelmä uudistaa täysin perinteisen koneen sisäisen virheenkorjaustilan. Kaikki esituotantotyöt, mukaan lukien työkappaleen kiinnitys, työkalun säätö ja tarkastus, voidaan suorittaa itsenäisesti offline-esiasetusasemat . Esisäädön jälkeen lava on paikallaan, paikoitus ja lukitus voidaan suorittaa 3–5 sekunnissa ilman toistuvaa reunan etsintä, koordinaattikalibrointi ja parametrien kompensointi.

Muottien, uuden energian ja ilmailuteollisuuden korkeataajuuksisissa vaihtoskenaarioissa ratkaisu lyhentää yhden erän virheenkorjausaikaa 2–4 ​​tunnista 10 minuuttiin. Yleistä koneen käyttö ja OEE 5-akselisten laitteiden määrä kasvaa vakaasti 25–35 %. Rinnakkainen koneen leikkaus ja offline-esisäätö eliminoivat karan joutokäynnin ja mahdollistavat jatkuvan ja tehokkaan tuotannon.

2.2 Unified Full-Process Datum, eliminoi kumulatiiviset koneistusvirheet

The nollapisteen pikavaihtojärjestelmä yhdistää suunnittelun peruspiste , kiinnityspiste ja tarkastuspiste . Vakiolavalla varustetut työkappaleet voidaan siirtää saumattomasti kesken 5-akselinen koneistus centers , vaakasuuntaiset työstökeskukset , Sähköpurkauskoneistus (EDM) laitteet ja CMM laitteet, joiden paikannuspoikkeama on nolla koko prosessin ajan.

sisään B/C-akselilla linkitetty leikkaus kallistuvissa pyörivissä 5-akselisissa koneissa tarkkuus kartiomainen asemointirakenne kestää monisuuntaisen leikkausiskun ja välttää tärinän siirtymisen. Varustettu kelluvat tuen nollapistemoduulit , se estää tehokkaasti ohutseinämän puristusmuodonmuutoksia titaanista ja alumiiniseoksesta valmistetut osat .

Käytännön konepajatarkastus osoittaa, että kokonaisromuaste on laskenut yli 70 % ja erän kelpoisuusaste pysyy yli 98 %. Muottien valmistukseen, yhteiset nollapistesubstraatit ydinosat , onteloita ja dioja tuki yksi puristin viisipuolinen koneistus , eliminoi toistuvat kiinnitysvirheet, varmistaa tasaiset muottien sovitusraot ja vähentää huomattavasti jälkikäsittelyn kiillotusta ja uudelleentyöstöä.

2.3 Modulaarinen yleissuunnittelu, alentaa kiinnityskustannuksia ja tukea joustavaa tuotantoa

Stjaardoitu ruudukkorakenne nollapisteen pikavaihtojärjestelmäs on erittäin yhteensopiva penkki ruuvipenkit , sinimagneettiset istukat ja various custom tooling accessories. A single set of pohjalevyjen paikantaminen voi mukautua kymmeniin työkappalemääritelmiin, jolloin vältytään uusien tuotteiden ainutlaatuisten kiinnikkeiden toistuvasta räätälöimisestä.

Lisävarusteet, kuten nousulohkot ja kulmalevyt estää tehokkaasti työkalujen häiriöt ja täyttää käsittelyvaatimukset syväonteloiset muotit , erikoismuotoiset osat ja miniatyyri 3C tarkkuuskomponenttis . Korkea jännitys hydrauliset nollapisteen paikantimet sopivat raskaaseen käyttöön tuulivoima ja laivojen komponentit , joka tasapainottaa erittäin korkean puristusjäykkyyden ja tehokkaan vaihdon.

Tämä modulaarinen rakenne leikkaa tehtaan kalustehankinta- ja varastokustannuksia yli 30 %, ja se mukautuu täydellisesti monimuotoisten tilausten joustavaan tuotantoon.

2.4 Standardoi tuotantoprosessit, vähennä riippuvuutta manuaalisesta kokemuksesta

Järjestelmä sitoo työkappaleen koordinaattijärjestelmät ja työkalun kompensointiparametrit vakiopaletteihin pysyvää uudelleenkäyttöä varten. Kuljettajat eivät tarvitse ammattimaisia ​​paikannus- ja työkalujen asetustaitoja, mikä alentaa huomattavasti jälkioperaation ja uuden henkilöstön koulutuskustannusten kynnystä.

Sisäänrakennettu peruspuhdistus ilmapuhalluksella ja ilmatiiviyden tarkastus toiminnot tunnistavat automaattisesti rautajätteet kohdistuspinnoilla ja epäpätevän kiinnitystilan, välttäen tehokkaasti massaromua johtuvat ihmisen huolimattomuudesta. Se ratkaisee täysin henkilöstön vaihdon ja vuorovaihdon aiheuttamat laatuvaihtelut ja toteuttaa standardoidut, toistettavat ja vakaat 5-akseliset käsittelytyöt.

2.5 Automaatiovaraliitännät, valtuuta valvomaton älykäs tuotanto

Perinteiset kiinnitysrakenteet eivät vastaa automatisoituja lastaus- ja purkulaitteita, ja niistä tulee keskeinen este 5-akselisten työpajojen älykkäälle päivitykselle. Standardoitu vetonasta nollapistejärjestelmän käyttöliittymä mukautuu täydellisesti robottitarttujat , automaattiset materiaalikirjastot ja siirtoradat, jotka toteuttavat täysin automaattisen kuormalavojen vaihdon.

Useat esisäädetyt lavat voivat kiertää ja syöttää materiaaleja yön aikana valvomattomia vuoroja , joka tukee 5-akselisten koneiden jatkuvaa leikkaamista ja maksimoi yövuorotuotantokapasiteetin. Samaan aikaan kiinnitystilasignaali voidaan liittää laitteiden ohjausjärjestelmään reaaliaikaista valvontaa varten, mikä tarjoaa vankan laitteistoperustan tehtaille päivittääkseen yhden koneen käsittelystä FMS (Flexible Manufacturing System) .

3. sisäändustry Application & On-Site Implementation Benefits

3.1 Tarkkuusmuottien valmistus

Soveltuu laajasti ruiskumuotit , leimaus muotit ja painevaletut muotit 5-akselin viimeistelyyn ja kulmien puhdistukseen. Muotinvaihtojakso lyhenee 4 tunnista 15 minuuttiin. Yhtenäinen moniontelo datum asemointi optimoi muotin sovitustarkkuuden, lyhentää toimitusjaksoja ja pidentää muotin käyttöikää.

3.2 Ilmailualan tarkkuuskoneistus

Ihanteellinen erittäin tarkkoihin ohutseinäisiin osiin, kuten titaanirakenneosat , turbiinien siivet ja satelliittikiinnikkeet . Se hallitsee tehokkaasti puristusmuodonmuutoksia, varmistaa nollapisteen poikkeaman prosessien välisessä siirrossa, kohtaa vakaasti mikronitason tarkkuus standardien mukainen ja vähentää arvokkaiden osien romuhäviöitä.

3.3 Uudet energiakäyttöiset ajoneuvokomponentit

Soveltuu sekatuotantoon akkukotelot , moottorin kotelot ja vaihdelaatikon kotelot . Se tukee eri mallien työkappaleiden nopeaa vaihtoa, kaksinkertaistaa yhden linjan tuotantokapasiteetin ja vastaa uusien energiaajoneuvojen nopean iteroinnin ja pienierän monierätuotantoon.

3.4 3C & Micro Precision osat

Kompakti mininollapisteyksiköt sopeutua pieniin työkappaleisiin, kuten AR tarvikkeet ja viestintäontelot . Ne välttävät työkalujen häiriöitä, varmistavat erittäin tasaisen erän mittatarkkuuden ja parantavat tuotteen yleistä kelpuutusastetta.

3.5 Yleiset koneet ja automaatiolaitteet

Soveltuu käsittelyyn supistimen komponentit , hydrauliventtiilirungot ja automaatiotyökalut. Yksi nollapistelaitteiden sarja kattaa useita tuotespesifikaatioita, vähentää kalustevarastoa ja parantaa merkittävästi tilausten toimitustehokkuutta.

4. Johtopäätös

Nykyajan ydinkilpailu 5-akselinen koneistus ei enää ole riippuvainen pelkästään työstökoneiden laitteiston suorituskyvystä. Useimmille tehtaille avain voiton pullonkaulan katkaisemiseen on eliminoida tehottomat kiinnitys- ja asemointilinkit ja rakentaa sarja erittäin tarkkoja, joustavia ja automatisoituja vakiokiinnitysjärjestelmiä.

5-akselisen älykkään prosessoinnin ydintukiratkaisuna nollapisteen pikavaihtojärjestelmä auttaa yrityksiä saavuttamaan kattavia päivityksiä neljässä ulottuvuudessa:

• Tehokkuuspäivitys : Eliminoi virheelliset asetukset ja työkalun asetukset, paranna huomattavasti koneen käyttö ja OEE;
• Laadun vakauttaminen : Yhdistä koko prosessi datum vertailuarvot, kumulatiiviset virheet eliminoivat ja eräkäsittelyn saannon vakauttaminen;
• Kustannusten vähentäminen : Leikkaa kalustehankintakustannuksia, työkappaleen romuhäviöitä ja manuaalisen koulutuksen kustannuksia;
• sisääntelligent Empowerment : Toteuta standardoitu ja miehittämätön tuotanto, varaa liitännät myöhempiä FMS-älykkäitä tuotantolinjapäivityksiä varten.

sisään the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
