Nollapisteen nopean vaihtotyöskentelyratkaisu raskaaseen käyttöön tarkoitettuihin vaakaporausjyrsimiin

Johdanto

Vaakaporausjyrsimet ovat välttämättömiä prosessointilaitteita syväreikien poraukseen ja tarkkuusontelokoneistukseen raskaassa muottien valmistusteollisuudessa. Useimmat muottitehtaat kohtaavat kuitenkin perinteisten kiinnitysmenetelmien aiheuttamia johdonmukaisia ​​prosessointirajoituksia, mukaan lukien aikaa vievä työkappaleen asennus, epäjohdonmukainen manuaalisen kohdistuksen tarkkuus, tehoton erän vaihto ja suurten ja raskaiden muottikomponenttien epävakaa sijainti.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) on erikoistunut teollisten nollapisteen paikannusjärjestelmien T&K-toimintaan ja valmistukseen. Raskaan muottiporausprosessoinnin yleisten kipukohtien poistamiseksi SET on kehittänyt erityisen nollapisteen pikavaihtotyönpitoratkaisun vaakaporausjyrsimille. Mikronitason toistuvan paikannustarkkuuden ja jäykän raskaan kuorman lukitusrakenteen ansiosta järjestelmä parantaa tehokkaasti raskaan muottityöstön vakautta ja tehokkuutta auttaen muotinvalmistajia saavuttamaan joustavia ja tuottavia tuotantotyönkulkuja.

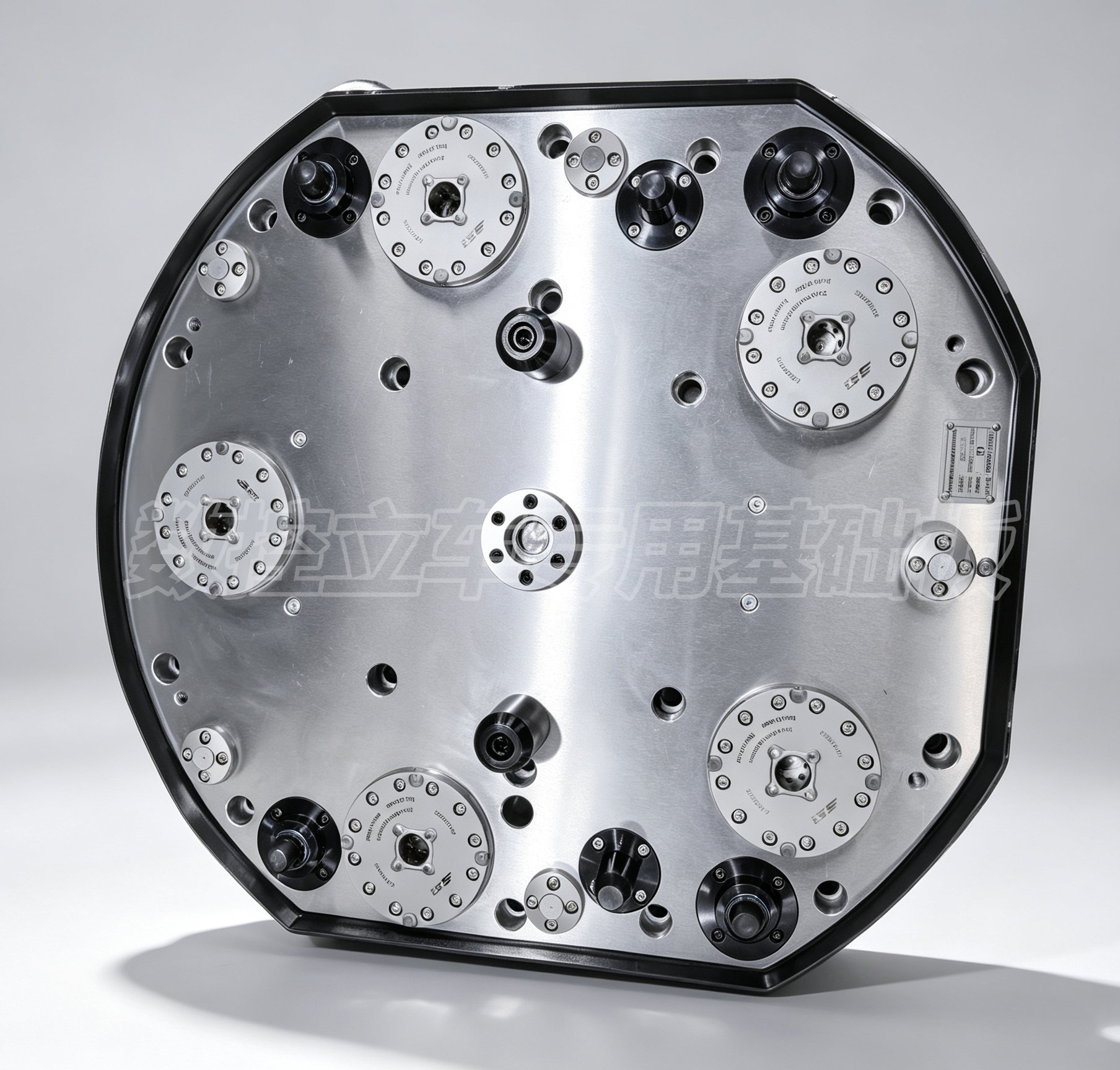

zero point positioning system

1. Teollisuuden haasteet: Tärkeimmät rajoitukset raskaan muotin vaakaporauskoneistuksessa

Raskaille muoteille, mukaan lukien autojen paneelimuotit, suuret ruiskumuotit ja painevalumuotit, on tunnusomaista ylimitat, raskas paino, tiukat tarkkuusvaatimukset ja korkean sekoituksen ja vähäisen volyymin tuotantoominaisuudet. Perinteiset kiinnitys- ja asemointimenetelmät luovat useita käsittelyrajoituksia vaakaporausoperaatioille:
Alhainen kiinnitysteho : Kuljettajat käyttävät tavallisesti 2–3 tuntia mittakellon kohdistamiseen ja painelevyn säätöön työkappaleen vaihdon aikana. Koneen pidentynyt joutoaika vähentää huomattavasti laitteiden kokonaistehokkuutta, sillä useimmat korjaamot pitävät koneen käyttöasteen alle 50 %.
Epävakaa sijoituksen toistettavuus : Manuaalisen kohdistuksen tulokset vaihtelevat käyttäjän kokemuksen mukaan, aiheuttaen usein yli 0,02 mm:n paikannuspoikkeamia. Tällaiset epäjohdonmukaisuudet aiheuttavat helposti toleranssin ulkopuolisia ongelmia syväreiän koaksiaalisuudessa ja onkalon paikannustarkkuudessa, mikä lisää romun ja uudelleenkäsittelyn suhteita.
Työkappaleen tärinä ja siirtyminen raskaan leikkauksen aikana : Perinteinen painelevykiinnitys tarjoaa hajallaan olevan pitovoiman. Raskaan massan poiston aikana suuret muotin työkappaleet pyrkivät värisemään tai siirtymään hieman, mikä johtaa huonoon pinnan laatuun ja työkalujen kulumisen nopeutumiseen.
Huono tuotannon joustavuus : Vaihtaminen eri muottityyppien välillä vaatii usein kiinnittimen uudelleensäätöä ja vertailuarvojen uudelleenkalibrointia. Perinteinen työnkulku ei pysty täysin sopeutumaan nopeisiin toimitusvaatimuksiin useiden lajikkeiden ja pienten muottitilausten osalta.

2. Ratkaisun edut: SET Zero Point Positioning Systemin tekniset ominaisuudet

SET zero point -kiinnitysjärjestelmä on erittäin tarkka modulaarinen pikakiinnitysratkaisu, joka on kehitetty raskaaseen CNC-työstökoneeseen. Yleismalli LQNCZ-20-K on rakenteellisesti optimoitu raskaan kuormituksen leikkausympäristöihin, ja siinä on integroitu tarkkuusasemointi, jäykkä lukitus, toiminnan havaitseminen ja täydellinen antikontaminaatiosuoja, joka sopii täydellisesti vaakasuoraan poraustehtaan käsittelyolosuhteisiin.

2.1 Mikronitason toistuva paikannus poistaa manuaaliset vertailuvirheet

Kartiomaisen itsekeskittyvän ja kolmisuuntaisen teräskuulalukitusrakenteen ansiosta SET-nollapistejärjestelmä tarjoaa vakaan toistuvan paikannustarkkuuden 0,005 mm:n sisällä, mikä minimoi tehokkaasti manuaalisen valitsimen kohdistuksen aiheuttamat virheet.
Kun kiinnikkeet tai työkappaleet on kalibroitu ensimmäisen kerran, lavat voivat liikkua vapaasti työstökoneiden ja offline-esiasetusasemien välillä ilman toistuvaa kohdistusta. Yhdistetyt paikannusvertailut varmistavat tasaisen mittatarkkuuden useissa eri prosessien ja koneiden välisissä tuotantomenetelmissä.

2.2 Raskaan kuorman jäykkä lukitus vakaaseen suuren muotin työstöön

Jokainen LQNCZ-20-K nollapisteen paikannus tarjoaa 17 kN:n vakiopuristusvoiman toissijaisen paineen nostotuen kanssa. Rakennesuunnittelu eliminoi säteittäisen välyksen raskaissa leikkausolosuhteissa ja tarjoaa vahvan vastuksen koneistuksen tärinää ja leikkausiskuja vastaan.
Kaikissa asemointiyksiköissä on täysin suljettu kotelo ja täydelliset tiivistysrakenteet, jotka eristävät tehokkaasti rautalastut, leikkausnesteen ja työpajan epäpuhtaudet. Järjestelmä ylläpitää luotettavaa suorituskykyä miljoonien työjaksojen kautta ankarissa märissä työstöympäristöissä.

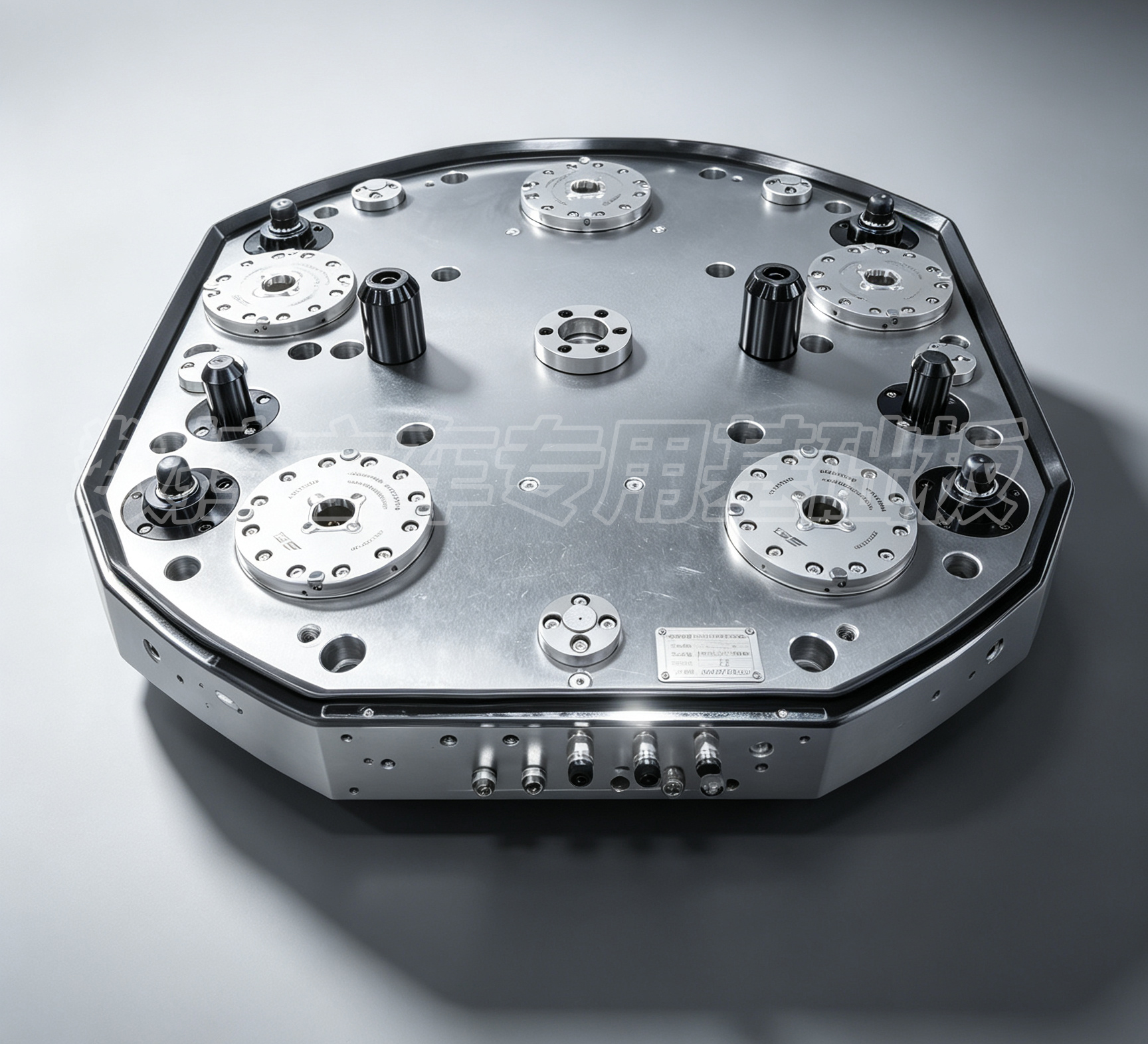

zero point positioning system

2.3 Toisen tason pikamuutos parantaa huomattavasti asennuksen tehokkuutta

SET-nollapistelavojen ja T-urapohjalevyjen kanssa yhdistetty ratkaisu tukee täysin offline-työkappaleen esiasetusta ja off-machine-kiinnitystä. Työstökoneet eivät enää jää käyttämättä kiinnittimen vaihdon ja työkappaleen säädön aikana.
Työkappaleen vaihtoaika lyhenee perinteisestä 2 tunnin manuaalisesta kiinnityksestä alle 10 sekuntiin nollapisteen kuormalavan vaihtoon. Paikan päällä tehdyt sovellustiedot osoittavat noin 90 %:n lyhenemisen kiinnitysajassa ja parantunutta koneen käyttöastetta yli 90 %.

2.4 Älykäs tunnistus ja automaattinen puhdistus vähentävät käyttöriskejä

Jokainen nollapisteen paikannus on varustettu puristustilan tunnistus- ja ilmatiiveyden valvontamoduuleilla. Järjestelmä laukaisee hälytyssignaalin, jos kuormalavojen asennus on epätäydellinen, mikä estää tehokkaasti paikannusvirheen, joka johtuu jäännöslastuista tai vieraista hiukkasista.
Sisäänrakennetut keskusilmapuhallusrakenteet puhdistavat automaattisesti kohdistuspinnat ennen lavan asennusta, mikä varmistaa vakaan ja tasaisen tarkkuuden jatkuvien erätyöstöjen aikana.

3. Modulaarinen ratkaisukoostumus vaakasuuntaisille porausjyrsimille

SET tarjoaa täydellisen modulaarisen nollapisteen kiinnitysjärjestelmän, joka on räätälöity raskaaseen vaakaporaukseen. Täysi komponenttisarja on yhteensopiva useimpien markkinoiden yleisimpien vaakasuuntaisten CNC-porauskoneiden ja vaakasuuntaisten työstökeskusten kanssa.

3.1 Ydinkomponenttien kokoonpano

SET Nollapisteen pohjalevy : Räätälöity koneen T-ura-työpöydille, joissa on erittäin tarkka tasaisuus ja joka toimii yhtenäisenä paikannusvertailukannattimena.
SET LQNCZ-20-K nollapisteen paikannus : Täysin suljettu raskaan kuorman paikannusyksikkö, jossa on integroitu ilmapuhalluspuhdistus ja signaalintunnistusliitännät.
SET Zero Point -lava : Vahvistettu rakennelava raskaaseen muottiasennukseen, esiasennetuilla vetonastoilla nopeaa ja tarkkaa telakointia varten.
SET Paikannuspultit : Karkaistut lujat vetonastat, jotka toimivat tarkasti yhdessä nollapisteen paikantimien kanssa varmistaakseen tasaisen lukitusvoiman välityksen.
SET Offline-esiasetusasema : Itsenäinen koneen ulkopuolinen työpöytä muotin kiinnittämiseen, kohdistukseen ja tarkastukseen ilman koneen käsittelyaikaa.

3.2 Sovellettavat käsittelyskenaariot

● Raskaat muottityypit : Autojen kansimuotit, suuret ruiskumuotit, painevalumuotit
● Työstöprosessit : Syväreiän poraus, tarkkuusontelojyrsintä, 5-puolinen koneistus, moniprosessikomposiittityöstö
● Tuotantotilat : Monitoiminen pienivolyymituotanto, joustavat valmistussolut, robottiautomaattinen lastauksen ja purkamisen päivitys

4. Normaali 4-vaiheinen työnkulku tehokkaaseen koneistukseen

SET-nollapisteen paikannusjärjestelmässä on yksinkertainen ja standardoitu käyttö, mikä vaatii vain vähän ammattikoulutusta korjaamon käyttäjiltä. Koko työprosessi on yksinkertaistettu neljään vaiheeseen:
Benchmark-kalibrointi : Kiinnitä nollapisteen pohjalevy vaakaporausjyrsintäpöytään ja suorita kertaluonteinen koordinaattikalibrointi luodaksesi vakaan yhtenäisen koneistuksen vertailuarvon.
Offline-työkappaleen kiinnitys : Asenna ja kiinnitä raskaat muotit nollapistelavoille offline-esiasetusasemalla, suorita kohdistus ja tarkkuustarkastus koneen ulkopuolella.
Nopea kuormalavojen telakointi : Nosta esiasetettu lava koneen työpöydälle, kohdista vetopultit paikoittimiin ja suorita automaattinen lukitus 10 sekunnissa.
Jatkuva tuotantopyöräily : Vapauta ilmanpaine kuormalavojen lukituksen avaamiseksi koneistuksen päätyttyä, vaihda uusiin esisäädetyillä lavoilla ja jatka koneen jatkuvaa toimintaa ilman seisokkeja.

5. Käytännön tuotannon edut ja tietojen parantaminen

Paikan päällä tehdyt massakäyttötapaukset muottien valmistuspajoissa ovat todenneet kattavat tehokkuuden, tarkkuuden ja tuotantokustannusten parannukset SET-nollapisteen pikavaihtojärjestelmän käyttöönoton jälkeen.

5.1 Tehokkuuden parantaminen

Työkappaleen asetusaika lyhenee 2 tunnista käsikäytöstä 10 sekuntiin. Koneiden käyttöaste nousee keskimäärin 50 %:sta yli 90 %:iin. Muotierän vaihtosykli on optimoitu suuresti puolen päivän manuaalisesta säädöstä noin 5 minuutin kuormalavojen vaihtoon.

5.2 Tarkkuusvakauden päivitys

Toistopaikannustarkkuus on optimoitu perinteisestä ±0,02 mm:n manuaalisesta kohdistuksesta vakaaseen ±0,005 mm:n järjestelmäpaikannukseen. Korjaamomuotin romu- ja jälkikäsittelyaste on laskettu 5 %:sta alle 0,5 %:iin. Syvän reiän koaksiaalisuutta voidaan ohjata tasaisesti 0,01 mm:n sisällä, mikä täyttää korkealaatuiset tarkkuusmuotin tuotantovaatimukset.

5.3 Tuotantokustannusten alentaminen

Järjestelmä vähentää noin 95 % manuaalisen kohdistuksen ja kiinnittimen säädön työajasta, jolloin yksittäiset käyttäjät voivat hallita useita työstökoneita samanaikaisesti. Vakaa kiinnitysjäykkyys vähentää työkappaleen tärinää raskaan leikkauksen aikana, vähentää työkalun kulumista noin 30 % ja pidentää työkalun käyttöikää. Täysin tiivistetty kestävä rakenne pidentää valaisimen huoltosykliä jopa miljooniin toimintoihin, mikä vähentää laitteiden pitkäaikaisia ​​ylläpito- ja vaihtokustannuksia.

6. Brändi ja valmistusvoima

Suzhou SET Industrial Equipment System Co., Ltd. on keskittynyt nollapisteen paikannusjärjestelmään ja nopeasti vaihdettavien kiinnikkeiden T&K-työhön ja valmistukseen yli kymmenen vuoden ajan tukemalla täysin riippumatonta tuotantoa ja tiukkaa laadunvalvontaa ilman OEM-käsittelyn ulkoistamista.
● Kaikille tuotteille tehdään ammattimainen Suzhoun tuotantokanta ja vakiolämpötilan tarkkuustestauslaboratorio, joten kaikki tuotteet läpikäyvät kolme tarkkuuskalibrointia ennen toimitusta.
● Omistaa itsenäisiä immateriaalioikeuksia ja patentoituja tekniikoita kartiomaisissa itselukkiutuvissa ja täysin murtumattomissa tiivistysrakenteissa, mikä ylläpitää vakaan teknisen kilpailukyvyn teollisessa työskentelyssä.
●  Palvelee yli 400:aa muottien valmistusyritystä, joilla on vakaa toistuva asiakastunnustus ja pitkäaikainen osallistuminen ammattialan messuille, kuten CCMT.
● Tarjoaa paikallisia keskitetysti palveluita, mukaan lukien räätälöity ratkaisusuunnittelu, paikan päällä tapahtuva asennus, tekninen koulutus ja pitkäaikainen myynnin jälkeinen tuki.

7. Johtopäätös

Tehoton manuaalinen kiinnitys ja epävakaa asemointi ovat tärkeimmät tuottavuutta ja tarkkuutta rajoittavat tekijät raskaassa muotin vaakaporauskoneistuksessa. SET-nollapisteen pikavaihtotyönpitoratkaisu ratkaisee tehokkaasti perinteiset prosessointikipukohdat 0,005 mm:n vakaan toistuvan sijoituksen, raskaan kuorman jäykän lukituksen, toisen tason kuormalavanvaihdon ja älykkään kontaminaatiosuojauksen ansiosta.
Järjestelmä auttaa muotinvalmistajia alentamaan tuotantokustannuksia, vakauttamaan koneistuksen laatua, parantamaan laitteiden toiminnan tehokkuutta ja toteuttamaan joustavaa tuotannon päivitystä. Perinteisestä manuaalisesta kohdistuksesta nykyaikaiseen offline-esiasetukseen ja nopeaan kuormalavojen vaihtoon, SET tarjoaa luotettavia ja kustannustehokkaita nollapisteen paikannusratkaisuja raskaaseen vaakaporausprosessointiin, mikä tukee tarkkuusvalmistusteollisuuden korkealaatuista kehitystä.
Yritykset, jotka suunnittelevat vaakaporausjyrsimen kiinnikkeiden päivityksiä, voivat kysyä SET:n tekniseltä tiimiltä koneen tyyppiä, työkappaleen kokoa, prosessointikuormitusta ja automaatiovaatimuksia saadakseen räätälöityjä nollapisteen kokoonpanoratkaisuja.
