"Nopea muutos 5 minuutissa! Soivan nollan sijoitusjärjestelmän lopullisen tehokkuuden paljastaminen."

Järjestelmäperiaate:

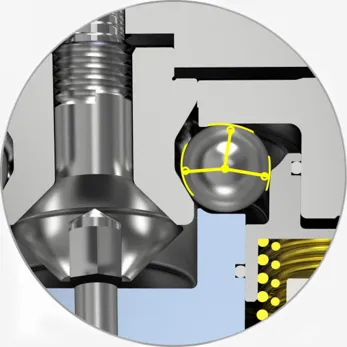

Nollapisteen paikannusjärjestelmä kuuluu lukitusmekanismiin, joka avataan ilmanvaihdon aikana ja lukittuna ilmasta. Kun hydraulinen paine tai ilmanpaine kohdistuu nollan sijaintijärjestelmään, paine puristaa jousen männän läpi ja teräspallo leviää molemmille puolille. Kiinnitys riippuu sisäisestä vahvasta jousta, eikä ilmanlähdettä vaadita normaalin toiminnan aikana. Pikamuutosjärjestelmä koostuu erityyppisistä paikannusmoduuleista, käyttö ei ole sama, rungon muuttuu, kynsi myös muuttuu, jaetaan asentokoneeseen, paikannustapin, suuntaappa, lukitustappi, kuuluu klassiseen "Yhden puolen kaksitapin" sijaintiin.

Toinen nollapistejärjestelmän ominaisuus on sen kaksoistoiminto: paikannus ja kiinnitys suoritetaan samanaikaisesti, tarkkuudella alle 5 μs. Lyhyt kartiomainen paikannustappi tekee kosketuspinnan täysin suljettuina ja sen funktio on. Paikannus sallii tietyn säteittäisen poikkeaman ja kulmapoikkeaman, jolla on tiettyjä etuja automaattiseen tai manuaaliseen lastaukseen ja purkamiseen.

Nollan sijaintijärjestelmän ominaisuudet
Itselukin kiinnitysmekanismi
Kolmipuolinen pallolähdemenetelmä ei tarvitse liittää ilmanlähdettä käytettäessä, ja mekaaninen jousikiilarakenne on kiinnitetty, ja ilmanlähde vaaditaan vain, kun lukitus avataan.

Korkeampi kalteva lastauskulma

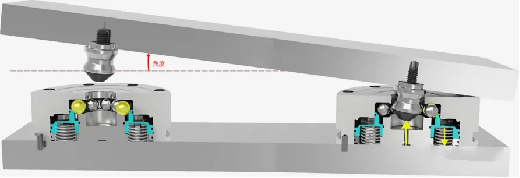

Kun kiinnitys vaihdetaan, koska se ei voi olla ehdottoman vaakasuoraa, lokeron kallistusvaatimukset ovat suhteellisen korkeat, tämä paikannin voi ratkaista tämän ongelman, tämä paikannin verrattuna muihin markkinoiden tuotemerkkeihin, kallistuskulma 1,2 astetta, tämän sijainnin kallistuskulma sallii 30 astetta, sijaintia käyttää rengaspallasuunnittelua, erityistä kynsien ilmaisua koskevaa liputussuunnittelua, siksi, että siellä ei tarvitse olla. Toimintavaikeus ja nolla -aseman aseman vaurioiden riski. Lisäksi jokainen tarjotin on upotettu paksulla paikannusoppaan holkilla, jonka tulisi olla tietty iskunkestävyys, mikä mahdollistaa kynnen eksentrisen etäisyyden olla ± 5 mm, mikä parantaa kiinnitystehokkuutta. Lavan nostamisaika koneen ulkopuolelta pöytälokeroon vähenee nopeimmaksi 5 minuuttiin (mukaan lukien purkaminen ja sitoutuminen ja juokseminen).

Sopii automatisoituun tarkastukseen ja puhdistukseen

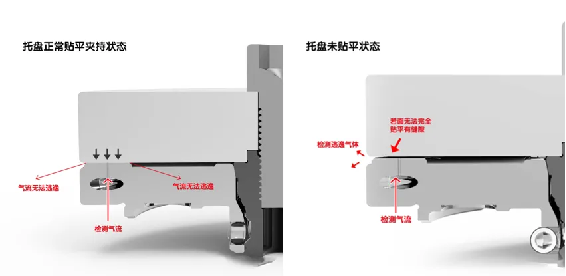

Jotta tarjotin stabiilisuus ja paikannusvaatimukset täyttäisivät, nolla -paikannuslaitteen tulisi lisätä kiinnittimen havaitsemislaite, tämän laitteen tarkoituksena on varmistaa, että nolla -paikannuslaite pystyy kokonaan koskettamaan lokeron paikannuspintaa, eikä keskellä ole rautaleikkausta tai muita roskia. Sen toimintaperiaate on esitetty kuvassa (1). Tunnistusilma vapautuu (0,2MPA) ilmanpaine reiän ulkopuolella. Aseta virtausanturin luokitusarvo. Kun lokero ei ole tasainen asentolaitteella, kuten kuviossa 2 esitetään, havaittu pakeneva kaasu poistuu ulospäin rakoa pitkin ja virtausanturi määrittää virtauseron, jotta kiinnitys havaitsee. Tunnistusreikä ruiskuttaa myös 0,6MPA -puhdistuspainetta ulospäin stoman puhdistuksen varmistamiseksi. Useat paikannimet voidaan havaita samanaikaisesti, mikä vähentää kustannuksia; 2. Kun useissa asemiehissä on vuotovirtausarvo, se on ristiriidassa esiasetettujen virtausarvojen kanssa, joten se on turvallisempi; 3. Tunnistusmenetelmä on suorempi, tarjotinta ei ladata ja paikannuslaite tyhjään pidikkeeseen voidaan havaita.

Hakemustapaus
Modulaarisessa järjestelmässä on ammattimaiset standardimoduulit työkappaleen sekä mikro- ja pienten osien suoraa kiinnittämistä varten, mikä mahdollistaa yksittäisten kiinnityslaitteiden asennuksen, sijoittamisen ja puristamisen, työkappaleen tarjottimet tai työkappaleet, jotka on varustettu koneessa pinnoituksessa viitekappaleessa, kun varsinainen puristustoiminta tehdään koneen ulkopuolella prosessoinnin aikana.

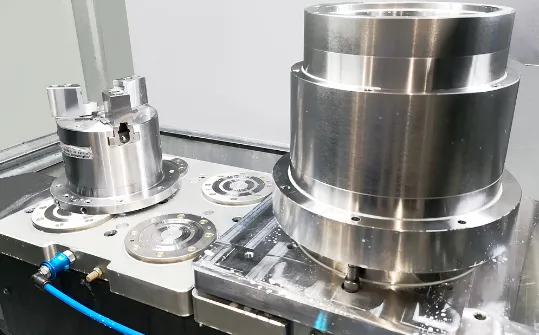

Nopea muutosalusta Aseta erilainen kiinnityslaite
Asetetulla nolla -paikannusjärjestelmällä varustettu pyörivä silta voi korvata tarpeen tarjotin tai yksittäisen työkappaleen tarvittaessa.

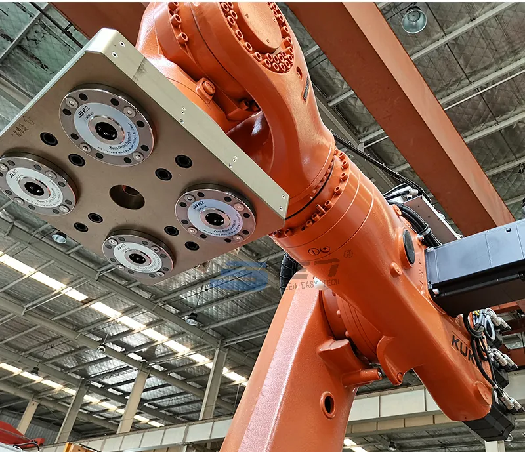

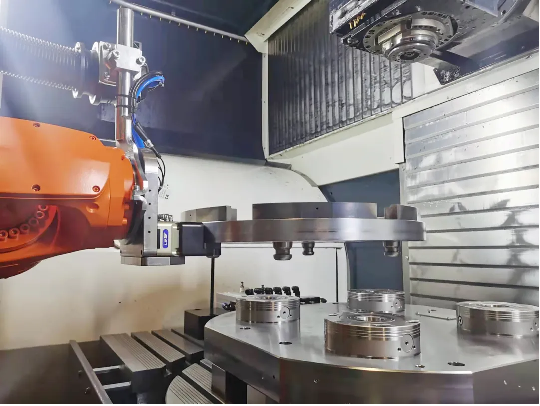

Nollapisteen paikannusjärjestelmää käytetään koneistusvakauden saavuttamiseen automaattisen koneen syöttössä.

Kokoonpanosovelluksissa asetettu nolla -paikannusalusta käytetään kantojärjestelmänä, ja kapeneva paikannustappi estää tarjotin häiritsemästä vaihdon aikana.

Erityisessä prosessointiympäristössä työkappale voidaan kiinnittää suoraan asettamalla prosessireiän tai kytkeä työkappaleen läpi lokeron läpi, ja viisi puolta voidaan käsitellä kerralla eliminoimalla monimutkaiset perinteiset prosessit.

Meillä on kattava valikoima kiinnitystuotteita ja ammatillista T & K -tekniikkaa, jolla on monien vuosien ajan kertynyt kokemus, teollisuuden syvä viljely vuosikymmenien ajan, voi tarjota vastaamaan erilaisia ​​automatisointikytkentäratkaisujen tarpeita, auttavat automaatioalaitteiden valmistajia vähentämään kustannuksia ja lisäämään tehokkuutta, parantamaan yritysten ydinyrityksiä. Kriittinen on, että nolla-paikannusjärjestelmäratkaisumme voivat vastata erilaisia ​​käytännön sovellusskenaarioita, jotka luottavat korkealaatuisiin T & K-tuotantotekniikkaan ja teknisten vaatimusten erinomaisuuteen, on tarjonnut monia tunnettuja yrityksiä maailmassa teknisillä ratkaisuilla.
