Kaasupaine avataan sen ja keväällä on mekaanisesti lukittu.
Kun avausportti avataan, paikannin avataan ja tarjotin voidaan poistaa; Paineen helpotusportin lukitsemisen avaamisessa paikannin lukitsija on itse lukittu, eikä paineen lähdettä jatkuvasti kytkeä jatkuvasti käytön aikana.
Toistuva paikannustarkkuus ≤0,005 mm, yhden asennon kiinnitysvoima 17KN, kireysvoima 55kn. Se on kokoonpanoosa, ja se on helppo asentaa.
Käyttölämpötila -alue on -20 ℃ ~ 80 ℃. Sopii metalli- tai ei-metalli-leikkuukentälle.
Kaasun paine avautuu, jousmekaaninen lukko;
Toistuva paikannustarkkuus ≤ 0,005 mm;
Asennuksen aikana käytetty pohjalevy on ohuempi ja kevyempi paksuus.
Materiaali: kovetettu ruostumaton teräs;
Se on kokoonpanoosa, ja se on helppo asentaa;
| Tilausnumero | Avausmenetelmä | Puristusvoima (K -k -N) | Jännitysvoima (KN) | Puhaltaa ilmaa | Paino (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Kaasupaine | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Kaasupaine | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Kaasupaine | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Kaasupaine | 17 | 55 | √ | 8.8 |

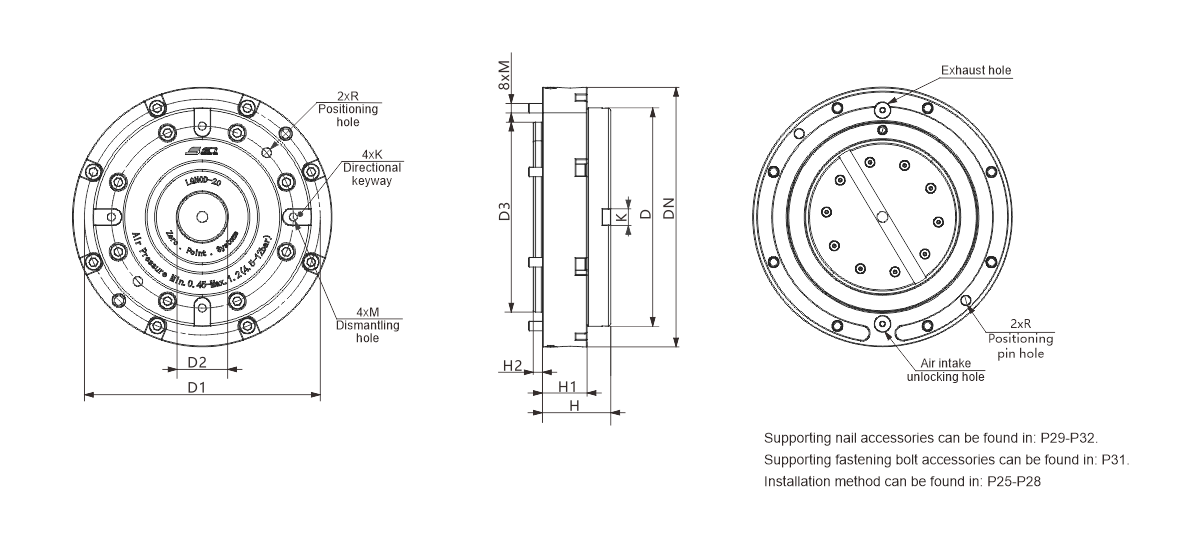

| Tilausnumero | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | TAI | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

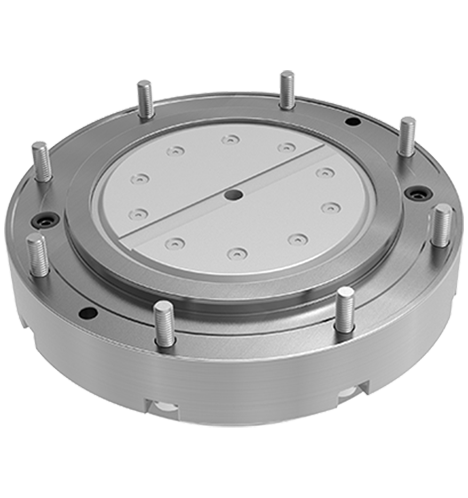

Laipan tyyppinen asennustyyppi
